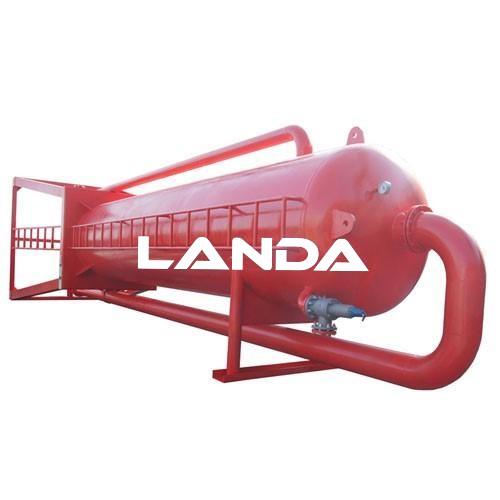

Separador de Gas y Lodo
Equipos de control de sólido
Chocador/ Poor Boy
El separador de gas y lodo ubicado en aguas abajo del choke manifold es uno de los equipos de control de pozos más importantes que necesita enfocar. Separa el gas del lodo después de que el gas sale del agujero. El gas será ventilado a la atmósfera a través de la línea de ventilación en la torre de perforación (operación en costa afuera) o la línea lejos de rigs (operación terrestre) y el lodo será devuelto al pozo. En el campo petrolífero, las personas tienen varios nombres para el separador de gas y lodo como "poor boy" o "chocador". Durante la perforación, el separador de gas y lodo debe alinearse en todo momento y llenarse con el peso de lodo actual utilizado actualmente.
El separador elimina el aire o los gases (metano, H2S, CO2 y otros) de los líquidos de perforación. Hay dos tipos genéricos que funcionan expandiendo el tamaño de las burbujas de gas arrastradas en el lodo (haciendo un vacío en el lodo) y aumentando el área de superficie disponible para que las burbujas escapen (mediante el uso de varias cascadas placas deflectoras). Si el contenido de gas en el lodo es alto, se utiliza un separador de gas y lodo, porque tiene una mayor capacidad que los desgasificadores estándar y dirige los gases desprendidos del equipo a un área de combustión completa con una fuente de ignición.
Principio de Funcionamiento

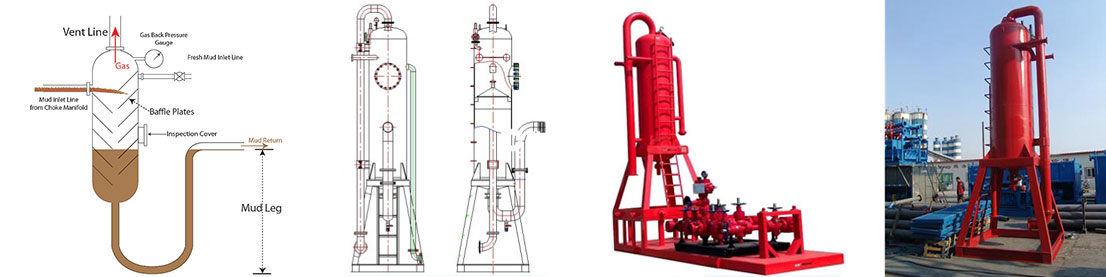

El concepto de este equipo es la diferencia de densidad entre líquido y gas. Cuando el lodo que sale del choke manifold entra al separador de gas y lodo, el lodo golpeará las placas deflectoras que se usan para aumentar el tiempo de mueve y permitir que el gas salga del lodo. El gas que tiene menor densidad que el aire se moverá hacia arriba y el lodo bajará debido a la gravedad. La pata de lodo proporcionará presión hidrostática para evitar que el lodo atraviese el separador hacia rig.
Características
● Alto rendimiento basado en la perforación de campos petrolíferos
● Ayuda a eliminar eficazmente el aire o los gases de los líquidos de perforación
● Disponible en diferentes capacidades funcionales según las necesidades específicas de la aplicación del proceso.
● Los parámetros también se pueden personalizar según lo exijan los clientes.
● Estructura simple con plataforma de vibración fuerte para una fácil operación.
● Pantalla de marco compuesto para un largo tiempo de trabajo y reemplazo conveniente.
● Tecnología de sellado integrada patentada para evitar fugas de fluidos.
● Recubrimiento epóxico anticorrosivo para garantizar una larga vida útil.
● Se utiliza principalmente para eliminar grandes burbujas de Φ3-Φ25mm.
● Reducción de la amenaza de gases peligrosos: las tuberías de ventilación descargan el gas libre separado a un lugar seguro para la combustión.
● Adoptando estructura de sellado inferior
● Montado sobre patín
Datos Técnicos
| Modelo | ZYQ800 | ZYQ1000 | ZYQ1200 |
| Diámetro de Cuerpo Principal | 800mm | 1000mm | 1200mm |
| Capacidad | 180~260m3/h | 240~320m3/h | 260~380m3/h |
| Tubería Entrada | 5" | 5" | 5" |
| Tubería Salida | 6" | 8" | 10" |
| Tubería de Descarga de Gas | 8" | 8" | 8" |
| Peso | 1600kg | 2000kg | 2000kg |
| Dimensiones | 1900×1900×5700mm | 2000×2000×5860mm | 2200×2200×6634mm |
