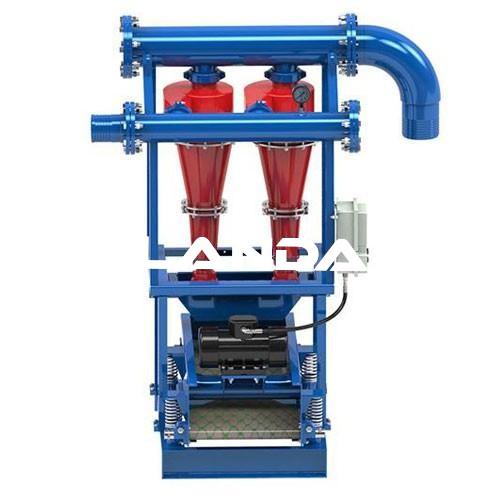

Desarenador de Lodo/Desarenador de Fluido de Perforación
El desarenador es un hidrociclón que se utiliza para eliminar arena y limo de los fluidos de perforación en rigs de perforación. Los hidrociclones funcionan sobre la base de la fuerza centrífuga, de modo que el lodo con partículas más pequeñas se devuelve al sistema activo mientras se descartan las partículas más grandes. El tamaño habitual de un desarenandor es de 6 pulgadas y más, sin embargo, el tamaño más común es de 10 pulgadas.

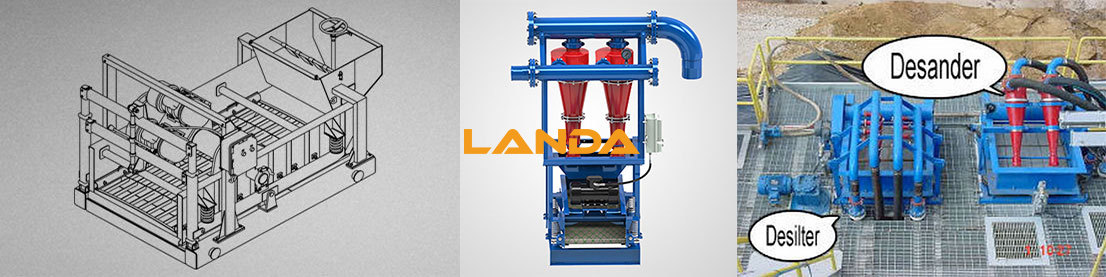

Como un separador de limo, el desarenador forma parte de un equipo de control de sólido en las instalaciones de perforación. Su función principal es eliminar las partículas de arena que tienen un tamaño de grano de 50 a 70 micras. La posición de instalación de desarenador está en la parte superior del tanque de lodo siguiendo la zaranda vibratoria y el desgasificador, pero antes del separador de limo. Todos los sólidos que no son removidos por la zaranda vibratoria son removidos por el desarenador. Los desarenadores no tienen partes móviles, por lo tanto, la eliminación de arena y limo del fluido de perforación se realiza por la fuerza centrífuga en el desarenador.
Principio de Funcionamiento
Los desarenadores de ciclón son separadores impulsados por presión que requieren una caída de presión a través de la unidad para causar la separación de los sólidos de la fase a granel (agua, petróleo o gas, etc.). La corriente de entrada (que contiene sólidos) ingresa al ciclón a través de una sección de entrada tangencial bajo presión, donde el perfil interno del ciclón la fuerza en un movimiento en espiral. La forma del cono interno hace que el giro se acelere, lo que genera altas fuerzas centrífugas, lo que hace que las particulas aólidas más densas se muevan hacia la pared exterior del ciclón, mientras que el agua/petroléi/gas se desplaza hacia el núcleo central.
Los sólidos continúan bajando en espiral a lo largo de la pared exterior de la sección cónica dentro del ciclón hacia la salida o flujo inferior, donde salen. Es típico recoger los sólidos en un contenedor o recipiente cerrado de flujo inferior y descargar periódicamente estos sólidos. Agua desarenada/Petróleo/Gas en sección central invierte la dirección y es forzado a salir a través del buscador de vórtice central en la parte superior del ciclón como el desbordamiento.
Tipos
√Sin zaranda vibratoria de secado en aguas abajo
√Con Serie ZS752 1.4m² área de malla de mini zaranda vibratoria
√Con Serie ZS703 2.6m² área de malla de tres paneles de zaranda vibratoria
Características
● Eliminación de sólidos de alta eficiencia
● Compacto, de pequeño tamaño
● Protección rentable contra daños por erosión
● Sin partes móviles y mantenimiento mínimo
● Rendimiento altamente consistente
Datos Técnicos
| Modelo | ZJ752F-1S/2S | ZJ703F-S2SF | ZJ703F-S3SF | WS-2SF/3SF | |
| Capacidad | 120/240m³/h | 240m³/h | 360m³/h | 240/360m³/h | |
| (528/1056GPM) | (1056GPM) | (1584GPM) | (1056/1584GPM) | ||
| Tamaño de Desarenador(Inch) | 10″ | ||||
| Cantidad de Desarenador | 1/2 Pc | 2 Pcs | 3 Pcs | 2/3 Pcs | |
| Presión de Funcionamiento | 0.25~0.4Mpa | ||||
Tamaño de Alimentación | DN150 | ||||
Tamaño de Salida | DN200 | ||||
| Especificaciones de Zaranda de Fondo | Modelo de Zaranda | ZS752F | ZS703F | N/A | |
| Modo de Vibración | Movimiento Lineal | ||||
| Motor de Vibración | 2×0.75Kw | 2×1.72Kw | |||
| Cantidad de Malla | 2 Panels | 3 Panels | |||
| Tamaño de Malla | 750×900mm | 700×1250mm | |||
| Área de Malla | 1.35m² | 2.63m² | |||
| Fuerza G Ajustable | ≤7.1G(Ajustable) | ≤7.5G(Ajustable) | |||
| Amplitud de Vibración | 3.92~5.62mm | 4.14~5.96mm | |||
| Rango de Ángulo de Cubierta | +2° | -1~+5° | |||
| Estándar EX | ExdIIBt4/IECEX/A-TEX | ||||
| Peso(Kg) | 1059/1114kg | 1835kg | 1924kg | 502/559kg | |
| Dimensión(mm) | 1676×1754×1822 | 2419×2131×1656 | 2419×2135×2066 | 2177×1000×1901 | |
