Válvulas

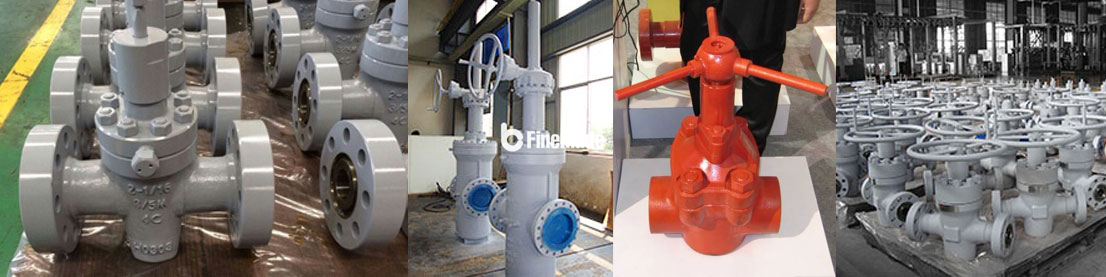

1. Válvula de Compuerta

La válvula de compuerta es una compuerta con partes de apertura y cierre. La dirección del movimiento de la puerta es perpendicular a la dirección del fluido. La válvula de compuerta solo se puede abrir y cerrar por completo, y no se puede ajustar ni estrangular. Las válvulas de compuerta se sellan por contacto entre el asiento de la válvula y la placa de compuerta. Los materiales metálicos generalmente se superponen en la superficie de sellado para aumentar la resistencia al desgaste, como 1Cr13, STL6, acero inoxidable, etc. Hay una puerta rígida y una puerta elástica. Según la diferencia de compuerta, las válvulas de compuerta se dividen en compuerta rígida y compuerta elástica.

1.1 Válvula de Compuerta de Losa de Fundición

SG-10 válvula de compuerta de losa de fundición, el cuerpo está hecho de fundición, se puede usar en cabezal de pozo de campo petrolífero, árbol de Navidad y manifold donde la presión está en el rango de 2000 psi a 5000 psi. El material medio H2S se puede utilizar de acuerdo con la última especificación NACE MR-01-75.

Datos Técnicos

1.2 Válvula de Compuerta de Losa de Acero Forjado

Con un rendimiento confiable y una estructura de sellado de doble dirección, la válvula de compuerta de losa SG-22 puede funcionar bien cuando se usa en condiciones de servicio de alta presión. Además, se puede usar en cabezales de pozo de campos petrol'iferos, árboles de navidad y sistemas de manifold donde la presión está en el rango de 2000 psi a 20000 psi.

Características

Se puede usar en medio de H2S;

Cuerpo de válvula de acero fundido / sombrerete de válvula forjada;

Bajo par de operación;

Cuerpo de válvula de metal a metal / sello de sombrerete de válvula;

Cuña de metal a metal / sello de asiento de válvula ;

Puede reemplazar el embalaje en línea;

Puerta, aleación de revestimiento de la superficie del asiento;

Después de un sello de válvula de dos vías.

Datos Técnicos

1.3 Válvula de Compuerta de Losa de Expansión

EG-20 Válvula de Compuerta de Losa de Expansión, la compuerta utilizando una estructura en expansión, puede forzar el sello manualmente. Excelente rendimiento bajo alta presión, puede usarse en cabezal de pozo de petróleo de 2000 psi a 5000 psi, el árbol de navidad y los sistemas de manifold.

Datos Técnicos

1.4 Válvula de compuerta térmica

EG-20T válvula de compuerta es una válvula de compuerta de alta temperatura, que se aplica a la recuperación térmica de petróleo pesado, condiciones geotérmicas y otras condiciones de alta temperatura de cabezal de pozo de campo petrolífero, árbol de navidad y otros equipos, tiene un excelente rendimiento de sellado a alta temperatura.

Datos Técnicos

1.5 Válvula de Lodo

La válvula de lodo es una válvula de compuerta con cuña de acero, vástago de válvula de elevación y sello elástico. La válvula de lodo se utiliza principalmente para barro, cemento, fractura y suministro de agua, lo cual es fácil de operar y mantener.

2. Válvula de Compuerta de Fractura

2.1 Válvula de compuerta de fractura manual

La válvula de compuerta de fractura se aplica en el proyecto de fractura y es una parte importante para el equipo de fractura. La válvula de compuerta de fractura está diseñada de acuerdo con los requisitos de rendimiento de API 6A. La válvula fabricada por LandaInt tiene una deriva máxima de 7-1 / 16 "y una presión máxima de 20000 psi, que ha adquirido la patente de invención nacional y la patente de modelo de utilidad. La tecnología de fractura adoptada por LandaInt es tecnología internacionalmente avanzada.

Características

Está diseñada y fabricada de acuerdo con API 6A con material que debe cumplir con los requisitos de NACE MR0175;

La válvula de compuerta de acero forjado de orificio completo puede caracterizarse como resistencia a alta presión, resistencia a la erosión;

El sombrerete del cuerpo y el asiento de cuña son una estructura de sellado de metal completo, que es confiable;

Asiento: anillos de asiento, anillos de asiento de cuerpo que usan sellado asistido de anillo de sello de alto rendimiento;

El cuerpo del asiento se sellará con la ayuda de dos anillos acumulativos elásticos, de esta manera, se puede obtener un sellado a baja presión y se puede evitar la contaminación de la superficie;

Se adoptará un accionamiento de bola atornillada con barra de equilibrio, que se presenta como bajo par y operación conveniente;

Estructura de asiento flotante, sellado bidireccional;

La tapa de la válvula, la tapa de la cola y el vástago de la válvula se diseñarán como sello posterior, lo cual es conveniente para reemplazar el empaque con presión;

Una válvula de inyección de grasa de sellado, fácil mantenimiento en línea, mejora la vida laboral.

Datos Técnicos

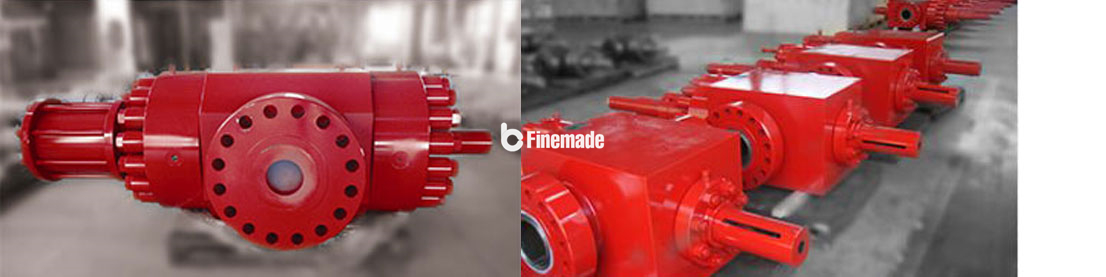

2.2 Válvula de Compuerta Hidráulica de Fractura

La válvula de compuerta de fractura se aplica en el proyecto de fractura y es una parte importante para el equipo de fractura. La válvula de compuerta de fractura está diseñada de acuerdo con los requisitos de rendimiento de API 6A. La válvula de compuerta de fractura fabricada por LandaInt tiene una deriva máxima de 7-1 / 16 "y una presión máxima de 20000 psi, que ha adquirido la patente de invención nacional y la patente de modelo de utilidad. La tecnología de fractura adoptada por LandaInt es tecnología internacionalmente avanzada.

Características

Está diseñada y fabricada de acuerdo con API 6A con material que debe cumplir con los requisitos de NACE MR0175;

La válvula de compuerta de acero forjado de orificio completo puede caracterizarse como resistencia a alta presión, resistencia a la erosión;

El sombrerete del cuerpo y el asiento de cuña son una estructura de sellado de metal completo, que es confiable;

Asiento: anillos de asiento, anillos de asiento de cuerpo que usan sellado asistido de anillo de sello de alto rendimiento;

El cuerpo del asiento se sellará con la ayuda de dos anillos acumulativos elásticos, de esta manera, se puede obtener un sellado a baja presión y se puede evitar la contaminación de la superficie;

Estructura de asiento flotante, sellado bidireccional;

La tapa de la válvula, la tapa de la cola y el vástago de la válvula se diseñarán como sello posterior, lo cual es conveniente para reemplazar el empaque con presión;

Una válvula de inyección de grasa de sellado, fácil mantenimiento en línea, mejora la vida laboral.

Estructura de triple corte, fácil mantenimiento y limpieza.

El actuador hidráulico de tipo pistón puede realizar control remoto y válvula de cambio rápido;

Puede realizar el intercambio en la válvula similar en un producto de pozo en el extranjero.

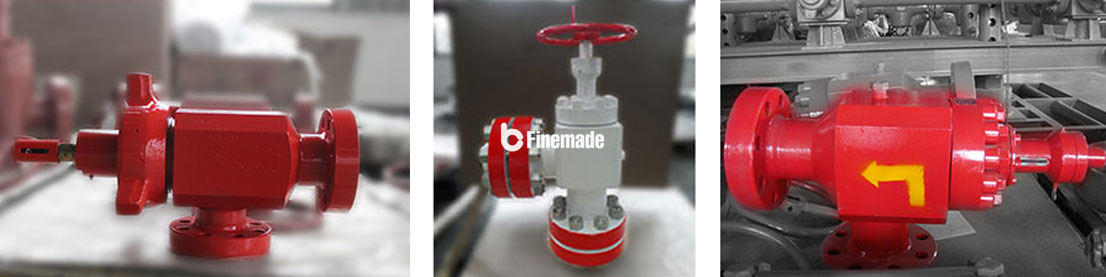

3. Válvula de Estrangulamiento

3.1 Válvula de Estrangulamiento Ajustable

La válvula de estrangulación ajustable tiene un cuerpo de válvula de acero forjado, que se caracteriza por su alta resistencia a la presión y a la erosión. Puede ser operado manualmente. La estructura es simple y el mantenimiento es bajo. Está equipado con una apertura de estrangulador serializada y estándar.

Technical Data

3.2 Válvula de Estrangulamiento de Orificio Múltiple

Válvula de Estrangulamiento de orificio adopta una horquilla giratoria, en general, la válvula de estrangulamiento de orificio solo necesita una dirección de rotación de 90 ° o 180 °, de esta manera, el interruptor se puede regular. La horquilla giratoria posee una posición de bloqueo en ambos extremos, lo que mejora enormemente la rigidez de la horquilla giratoria y hace que se mueva de manera estable, y de esta manera, la vibración se ha reducido. Con el actuador, se puede realizar una regulación rápida y precisa. Por eso decimos que el orificio posee una amplia gama de aplicaciones.

Datos Técnicos

3.3 Válvula de Estrangulamiento de Manga de Orificio Múltiple

Se puede utilizar para controlar el flujo de fluido en diversas condiciones de servicio, incluidas las monofásicas y polifásicas (petróleo, gas y agua). Con un indicador de posición visual de 64 casos, el flujo de fluido está bien controlado. Este tipo de válvula estranguladora se puede operar manualmente, accionamientos neumáticos o eléctricos y muchos otros tipos de formas, para facilitar la elección del cliente.

Datos Técnicos

3.4 Válvula de Estrangulamiento de Manga Externa

Con la tecnología de diseño integral de la jaula, se ha aumentado el espacio anular interno y, de esta forma, se reduce la posibilidad de corrosión para el núcleo de la válvula y se debe proporcionar un control de flujo máximo. El cuerpo de la válvula y el bonete de la válvula están sellados con metal, y el vástago de la válvula está sellado en asistencia del resorte de labio de nivel múltiple de PTFE, que garantiza el rendimiento de sellado. Con un indicador de posición visual de 64 casos, el flujo de fluido está bien controlado. Nuestros clientes pueden elegir libremente entre Tipo manual, tipo hidráulico, tipo neumático y tipo eléctrico. Es simple de mantener y el costo de fabricación es bajo.

Datos Técnicos

3.5 Válvula Positiva de Estrangulamiento

Para la válvula positiva de estrangulación, se adoptan herramientas especiales para reemplazar la boquilla de petróleo. De esta manera, la sección de flujo puede controlar el flujo de fluido. La boquilla de petróleo de estrangulador se fabrica con cerámico carburo o cementado, que se caracteriza por su resistencia al desgaste y a la erosión, que es conveniente reemplazar con una herramienta especial. El cuerpo de la válvula y el bonete están conectados con una unión, lo que facilita el reemplazo de la boquilla.

Datos Técnicos

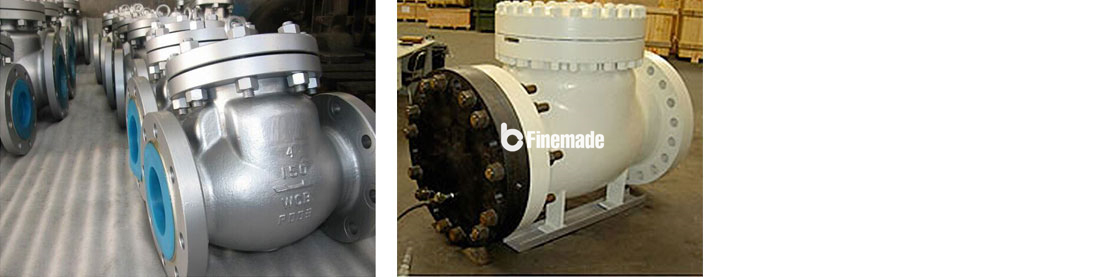

4. Válvula de Retención

Las válvulas de flujo único son ampliamente utilizadas en tuberías de alta presión. Se utilizan principalmente para controlar el flujo unidireccional de medio en tuberías. Como dispositivo de seguridad en las tuberías, evitan que el fluido regrese al cuerpo de la bomba, protegiendo la seguridad de las tuberías. Las válvulas de flujo único incluyen válvulas de flujo único tipo tapa superior, válvulas de flujo simple tipo deflector lineal y válvulas de flujo único tipo dardo. La válvula de flujo único tipo tapa superior y la válvula de flujo simple tipo deflector lineal están completamente encapsuladas, lo que mejora la vida útil del producto y se utiliza principalmente en el medio líquido. La válvula de flujo simple tipo dardo realiza una doble cooperación de sellado entre el metal de acero inoxidable y el anillo de sellado, que se utiliza principalmente para el sellado de entornos de gas.

4.1 Válvula de Retención de Osciliación

La válvula de retención de oscilación está en la estructura de oscilación del balancín interno. Todas las partes del interruptor se instalan en la cavidad de la válvula sin pasar por el cuerpo de la válvula. Excepto por la brida central que está equipada con sello de junta y anillo de sello, no hay otros puntos externos. La fuga fuera de la válvula está prohibida. El brazo oscilante de la válvula y el disco están conectados con una superficie esférica, lo que hace que el disco de la válvula posea un cierto grado de libertad a 360 grados con una compensación de posición adecuada. Cuando la válvula de retención de oscilación está completamente abierta, la presión del fluido casi no se ve obstaculizada. La presión a través de la válvula es relativamente pequeña.

Es adecuada para medio limpio; por lo tanto, no se aplicarán medios que contengan partículas sólidas y una viscosidad mayor. El disco de la válvula de retención está en movimiento giratorio alrededor del eje de rotación. Su resistencia al flujo suele ser menor que la de la válvula de retención de elevación.

Datos Técnicos

4.2 Válvula de Rentición de Elevación

Para la válvula de retención de elevación, cuando el medio fluye de acuerdo con la dirección especificada, el disco de la válvula debe abrirse bajo el efecto de una fuerza media. Cuando el flujo medio en dirección inversa, la superficie de sellado entre el disco de la válvula y el asiento de la válvula se cerrará bajo el efecto de una fuerza opuesta.

La válvula de retención de elevación debe compartir la estructura similar con la válvula de retención, el disco de la válvula debe estar en movimiento de elevación a lo largo de la línea central del canal. Con un movimiento confiable y gran resistencia al flujo, se utiliza para aplicaciones ligeras y de pequeño diámetro.

Datos Técnicos

5. Válvula de Bola y Válvula de Obturador

5.1 Válvula de Bola Flotante

La bola de la válvula de bola flotante está flotando. Bajo el efecto de una presión media, la bola puede producir un cierto desplazamiento y presionar firmemente la superficie de sellado del extremo de salida para garantizar el sellado del extremo de salida. La superficie del sello y la superficie de la bola siempre están cerradas, por lo tanto, la válvula es difícil de erosionar por medio. Y es fácil de operar y reparar, lo cual es aplicable al agua, solventes, ácido y gas natural. Además, se puede aplicar a medios donde las condiciones de trabajo son malas, como oxígeno, peróxido de hidrógeno, metano y etileno. Se aplica ampliamente a diversas industrias. La estructura de la válvula de bola flotante se aplica generalmente a la válvula de bola de presión moderada y baja.

Datos Técnicos

5.2 Válvula de Bola Montada en Muñón

La válvula de bola montada en muñón es aplicable a tuberías de larga distancia y tuberías de la industria general. Su seguridad y resistencia al ambiente hostil son excelentes, por lo tanto, se puede aplicar a medios corrosivos y no corrosivos. Durante el funcionamiento, la fuerza de acción producida por el fluido del extremo delantero de la válvula en la bola puede pasar completamente al rodamiento sin mover la bola, y la bola no se moverá al asiento de la válvula, de esta manera, el asiento de la válvula no tendrá mayor presión; por lo tanto, la válvula de bola montada en muñón se caracteriza por un par bajo, deformación pequeña del asiento de la válvula, rendimiento de sellado estable, vida útil a largo plazo. Se utiliza para aplicaciones de alta presión y gran diámetro. Con propiedades ajustadas, el conjunto avanzado de pre-válvula de resorte puede realizar un sello aguas arriba. Cada válvula está equipada con dos válvulas y selladas por dirección; por lo tanto, no hay limitación de dirección de flujo para la instalación y puede ser una aplicación bidireccional. Esta válvula generalmente se instala horizontalmente.

Datos Técnicos

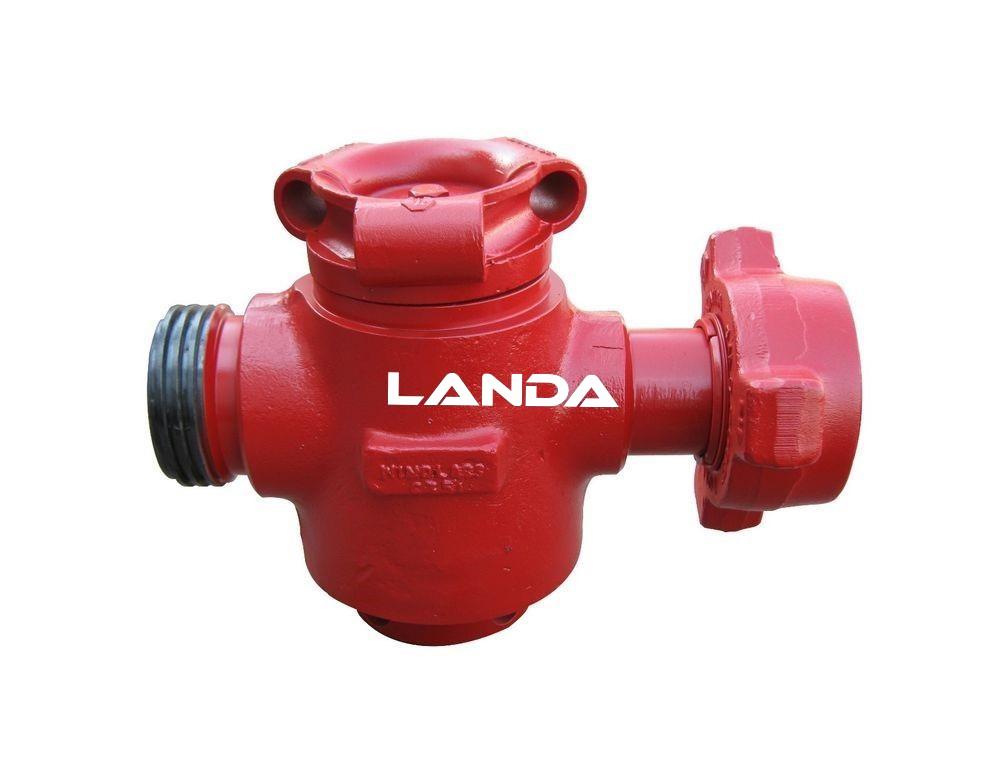

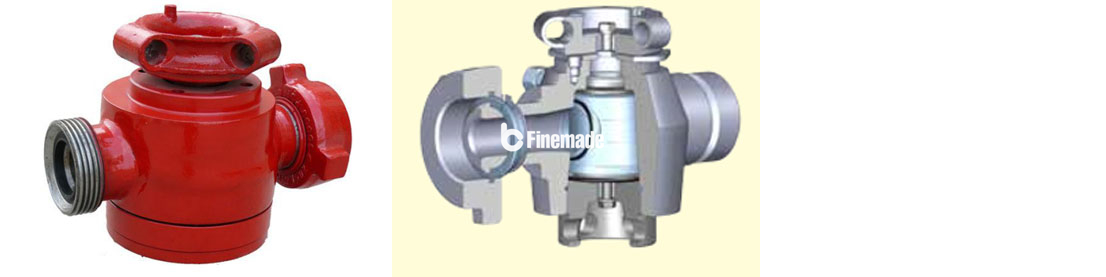

5.3 Válvula de Obturador Cilíndrica

El cuerpo del obturador de la válvula tiene forma cilíndrica, que se compone de un par de sellado con la superficie del agujero cónico del cuerpo de la válvula. La válvula de obturador cilíndrica generalmente está sellada de cuatro maneras, sellador, expansión del obturador de la válvula, junta tórica, cuñas de obturador excéntricas en el asiento de la válvula.

Datos Técnicos

5.4 Válvula de Obturador Cónica

El cuerpo del obturador de la válvula tiene forma cónica, que se compone de un par de sellado con la superficie del orificio cónico del cuerpo de la válvula. El espacio de fuga para sellar el par de la válvula de obturador cónica se puede ajustar presionando el obturador de la válvula en el asiento de la válvula. Cuando el obturador de la válvula cierra el contacto con el cuerpo de la válvula, el obturador de la válvula también puede girar, o levantarlo y rotar 90 grados desde el asiento de la válvula antes de rotar, y luego presionar para sellar.

Datos Técnicos
