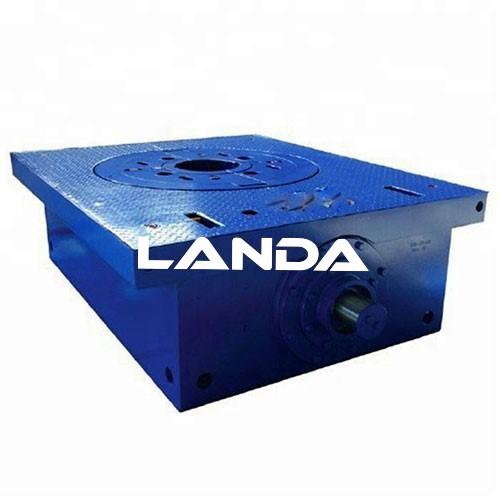

Mesa Rotativa(rig de perforación) Mesa Rotativa de Perforación

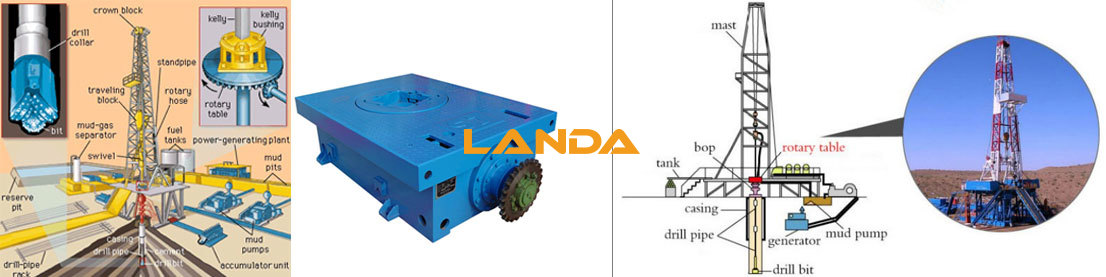

La mesa rotativa es un equipo utilizado en perforación para hacer girar la sarta de perforación para permitir la perforación de un pozo. Está ubicada en el centro del piso de perforación y permite la sarta de perforación pase a través. Las mesas rotativas juegan un papel importante en el desmpeño del servicio de perforación y reparación de pozos.
La mesa rotativa proporciona con alta confiabilidad y facilidad de servicio. Su estructura ha sido diseñada para proporcionar máxima resistencia para garantizar una mayor carga, mayor seguridad y un buen ajuste entre rodamientos y engrenajes. Los montajes de la mesa se simplificó enormemente para que se pueda instalar en la carcasa de la rotativa y sea fácil de mantener. Las mesas rotativas de LandaInt cumplen con los requisitos de varias operaciones de perforación y entornos de trabajo.
Características
▪Cumple los requisitos de API 7k
▪Dispositivos de bloqueo unidireccionales e independientes opcionales
▪Físicamente intercambiable con mesas de tamaños similares
▪El diseño del conjunto del eje de entrada es una estructura cilíndrica, que es fácil de instalar y desmontar
▪El diseño proporciona lubricación efectiva y sellos confiables. Doble sellado estilo laberinto para un óptimo aislamiento de lodo / petróleo
▪El piñón y el engranaje están hechos de acero aleado
▪El busing master para la mesa giratoria está hecho de una fundición de acero
▪El tipo de transmisión Pin es adecuado para el buje de rodillo Kelly cuadrado o hexagonal estándar API
▪La mesa giratoria adopta una transmisión de engranajes cónicos en espiral, con mayor capacidad de carga y funcionamiento suave
▪Los engranajes y cojinetes adoptan lubricación por salpicadura, simple y confiable
▪El eje de entrada es una estructura cilíndrica, conveniente para el mantenimiento
Accesorios Estándares
▪ Bit breaker adapter plate
▪ Lifting slings for master busing and API insert bowls
▪ API insert bowls #1, #2 and #3
Datos Técnicos
| Modelo | ZP175 | ZP205 | ZP275 | ZP375 | ZP495 | |
| Diámetro de Apertura de Mesa | mm | 444.5 | 520.7 | 698.5 | 952.5 | 1257.3 |
| Distancia de Centro | mm | 1118 | 1353 | 1353 | 1353 | 1651 |
| Capacidad de Carga Estática Máxima | kN | 1350 | 3150 | 4500 | 5850 | 7250 |
| Par de Mesa Máxima | Nm | 13729 | 22555 | 27459 | 32362 | 37000 |
| Velocidad de Mesa Máxima | 300 | 300 | 300 | 300 | 300 | |
| Relación de Transmisión | 3.58 | 3.22 | 3.67 | 3.56 | 9.85 | |
| Dimensiones (L×W×H) | mm | 1935 | 2292 | 2392 | 2468 | 3693 |
| 1280 | 1475 | 1670 | 1810 | 2314 | ||
| 585 | 668 | 685 | 718 | 857 | ||
| Peso | kg | 3888 | 5530 | 6163 | 7990 | 16690 |
