Colgador para Tubería de Revestimiento Corta
Herramientas de Cementación
Colgador para Tubería de Revestimiento Corta, Colgador Hidráulico, Colgador del Conjunto Mecánico, Empacador de Colgador, Sistema de Colgador para Tubería de Revestimiento Corta

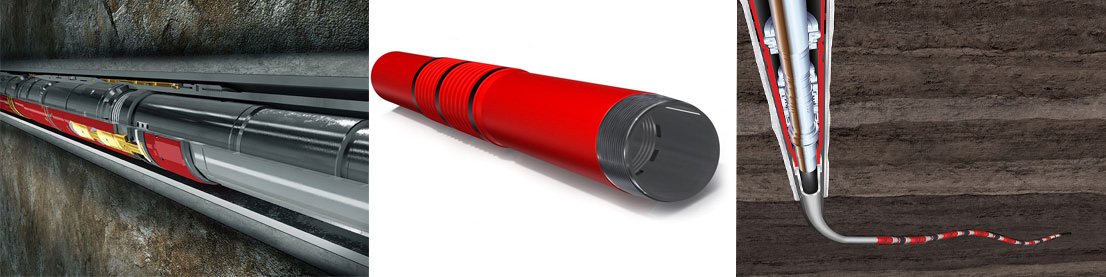

El colgador para tubería de revestimiento corta es una herramienta / sistema que se utiliza para colgar un revestimiento en un pozo de producción. Este revestimiento no se extiende por toda la profundidad del pozo. Las razones clave del uso de revestimientos son: • El orificio abierto se encajona más rápido • Menos peso para una boca de pozo • Mejor cementación • Capacidad de la plataforma • Ventaja de costo sobre una sarta de revestimiento completa.
1. Colgador Mecánico para Tubería de Revestimiento Corta
El SSX-A colgador mecánico para tubería de revestimiento corta, con conos dobles, cuñas de fila doble y cilindros dobles, se ajusta hidráulicamente aplicando presión a través de las sartas de rodaje. Se hace circular o se deja caer una bola de ajuste al asiento de bola integrado en el collar de aterrizaje. La presión aplicada empuja desliza el cono hacia arriba a la posición establecida.
1,Colgador mecánico para tubería de revestimiento corta se establece hidráulicamente, aplicable a diferentes pozos, especialmente a pozos profundos.
2,Con dos mecanismos de configuración diferentes, el SSX-A se puede configurar fácilmente.
3,Trabajando con el portador de bolas de ajuste SQ, el DYX-C es adecuado para aplicaciones en pozos horizontales o muy desviados.
4,El elemento de sellado del pistón está hecho de caucho de nitrilo / flúor para valores más altos de presión y temperatura.
5,Las piezas principales están fabricadas con acero aleado de alta resistencia que proporciona una alta resistencia a la explosión / colapso.
Datos Técnicos
| Especificación (mm) | Φ244.5 X Φ177.8mm/139.7mm | Φ339.7mm X Φ244.5mm |
| Capacidad Nominal (t) | 160 | 240 |
| Capacidad de Sellado (MPa) | 25 | 25 |
| Presión de Corte de Pasadores en el ilindro (MPa) | 7~8 | 7~8 |
| Espesor de la pared de Revestimiento (mm) | 10.03 | 9.65 |
| 11.05 | 10.92 | |
| 11.99 | 12.19 | |
| Peso de Revestimiento (Kg/m) | 59.52 | 54.5 |
| 64.73 | 68 | |
| 69.94 | 85 | |
| Cuerpo Max O.D. (mm) | 215 | 308 |
| Cuerpo Min I.D. (mm) | 155 | 220.5 |
2. Colgador Hidráulico para Tubería de Revestimiento Corta
El DYX-C se ajusta hidráulicamente aplicando presión a través del sarta de rodaje. Se hace circular o se deja caer una bola de ajuste a un asiento de bola integrado en el collar de aterrizaje. La presión aplicada actúa sobre el pistón interno y mueve las cuñas hacia arriba hasta la posición establecida.
1. El DYX-C se debe configurar hidráulicamente, que está diseñado para aplicaciones en todo tipo de pozos.
2. Al trabajar con el transportador de bolas de ajuste SQ, el DYX-C es adecuado para aplicaciones en pozos horizontales o muy desviados.
3. El elemento de sellado del pistón está hecho de caucho de nitrilo / flúor para altas presiones y temperaturas.
4. Las piezas principales están fabricadas con acero aleado de alta resistencia que proporciona una alta resistencia a la explosión / colapso.
Datos Técnicos
Especificación (mm) | Φ244.5 X Φ177.8mm/Φ139.7mm | Φ177.8 X Φ127mm/Φ114.3mm |
Carga Nominal (t) | 120 | 50 |
Capacidad de Sellado (MPa) | 25 | 25 |
Presión de Corte de Pasadores en el ilindro (MPa) | 7~8 | 7~8 |
Espesor de la pared de Revestimiento (mm) | 10.03 | 9.19 |
11.05 | 10.36 | |
11.99 | 11.51 | |
Peso de Revestimiento (KG/m) | 59.52 | 38.69 |
64.73 | 43.15 | |
69.94 | 47.62 | |
Cuerpo Max O.D. (mm) | 215 | 152 |
Cuerpo Min I.D. (mm) | 155 | 108 |
