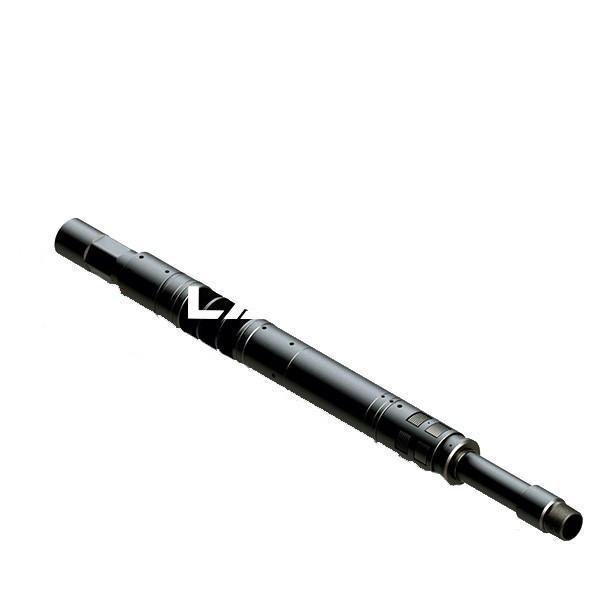

Empacador de Servicio / Empacador de Producción
Un empacador es un componente estándar del hardware de terminación de pozos de petróleo o gas que se usa para proporcionar un sello entre el exterior del tubo de producción y el interior de revestimiento o pared del pozo.
Es una herramienta utilizada para formar un sello anular entre dos sartas concéntricas de tubería o entre la tubería y la pared del agujero abierto. Por lo general, se establece un empacador justo por encima de la zona de producción para aislar el intervalo de producción del anillo de revestimiento o de las zonas de producción en otras partes del pozo. Separa los tipos de fluidos, protege contra presiones y corrosión.
Según su uso principal, los empacadores se pueden dividir en dos categorías principales: empacadores de producción y empacadores de servicio. Los empacadores de producción son aquellos que permanecen en el pozo durante la producción del pozo. Los empacadores de servicio se usan temporalmente durante las actividades de servicio de pozos, como exprimir cemento, acidificar, fracturar y probar pozos.
Características
• Previene la configuración prematura del empacador mientras se ejecuta en el orificio.
• Hidráulica y mecánicamente aumenta la presión aplicada a los elementos de sellado maximizando el sellado contra la pared de la carcasa.
• El empacador está bloqueado en la posición de liberación después de desarmarlo, lo que evita el reinicio o el arrastre durante la recuperación.
• Asegura que todos los componentes del empacador sean retirados dentro de la deriva de revestimiento, reduciendo el riesgo de arrastre o frotis durante la recuperación.
Datos Técnicos
| Tipo | K331-142 | K331-152 | K331-205 |
| Longitud (mm) | 4700 | 4760 | 4760 |
| Max OD (mm) | 142 | 152 | 205 |
| Min ID (mm) | 62 | 62 | 76 |
| Temperatura de Trabajo (°C) | 350 | 350 | 350 |
| Presión de Trabajo (MPa) | 17 | 17 | 17 |
| Temperatura de Sellado (°C) | 250 | 250 | 250 |
