Herramienta Manual

Suministrados por LandaInt:

1. Elevadores

2. Cuñas Neumáticas

3. Elevadores y Cuñas

4. Collarín de Seguridad

5. Cuñas

6. Llaves Hidráulicas Manuales

7. Recipientes y Bujes

8. Llaves de Enrosque Rotativas y Dispositivos de Enrosque

9. Elevadores de Revestimiento

10. Abrazaderas de Rápida

11. Guías de Emboque

12. Brazos para elevador

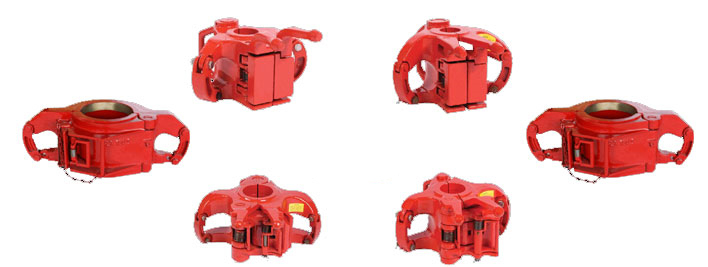

1. Elevadores

Estos elevadores son las herramientas ideales para el revestimiento, la malla, la extracción y el ajuste de la bomba.

Están hechas de láminas de acero dobladas, tienen un sujetador de pasador rápido y resistente con escudo de seguridad, cable trenzado ojo a ojo fianzas de cable..

Peso Ligero (Capacidades de 5 Tons a 10 Tons)

Tamaños disponibles: 1 " - 2 " - 3 " - 4 " - 5" - 5 " - 6 " - 8 " - 10 " - 12 ".

Gran Capacidad (Capacidades de 20 Tons a 50 Tons)

Tamaños disponibles: 6 " - 8 " - 10 " - 12 " - 14" - 16" - 18" - 20" - 22" - 24".

Los tamaños personalizados están disponibles.

"Side-Door" y "Center-latch" elevadores están disponibles para manejar tuberías de perforación, trícolas y revestimientos con capacidad de 50 a 350 toneladas.

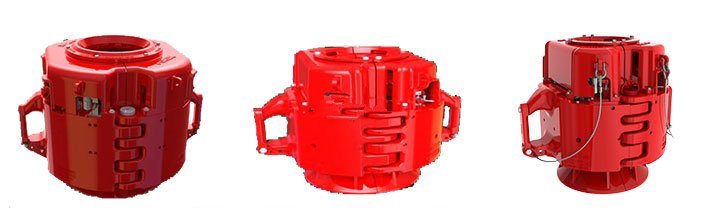

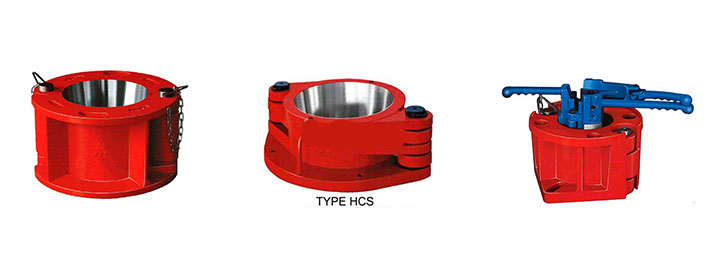

2. Cuñas Neumáticas

Todas las cuñas neumáticas están diseñadas para uso de gran capacidad y están hechas de acero aleado y tratadas térmicamente para mayor resistencia al desgaste.

-3 1/2" TS-100 Cuñas Neumáticas de Tuberías

-4 1/2" TS-100 Cuñas Neumáticas de Tuberías

-5 1/2" TS-100 Cuñas Neumáticas de Tuberías son de calidad, capacidad de construcción de acero con tratamiento térmico clasificada según las especificaciones API.

-Cuñas Neumáticas Dobles

-8 5/8” API Bowls

-200 Tons Cuñas Neumáticas de Revestimiento de Bisagra

-Reducing Bushings

-125 Tons Tipo C Cuñas Neumáticas y Hidráulicas de Tuberías

-175 Tons Tipo E Cuñas Neumáticas y Hidráulicas de Tuberías

3. Elevadores y Cuñas Neumáticas

El elevador y la cuña están diseñados y fabricados de acuerdo con la especificación API SPEC 8A / 8C para equipos de elevación de perforación y producción. La acción de deslizamiento se controla mediante una válvula de control neumática convenientemente posicionada o mediante una simple operación manual. Todas las unidades controladas neumáticamente operan utilizando el suministro de aire de rig. Para la máxima seguridad de la tripulación, el sistema se puede operar manualmente si la presión de aire de rig se pierde temporalmente. La seguridad adicional se garantiza mediante un mecanismo de bloqueo positivo que bloquea las cuñas en la posición establecida. Los elevadores utilizan una guía inferior y una guía de campana para simplificar el apuñalamiento. Una guía superior sobre cuñas ayuda a centralizar el revestimiento.

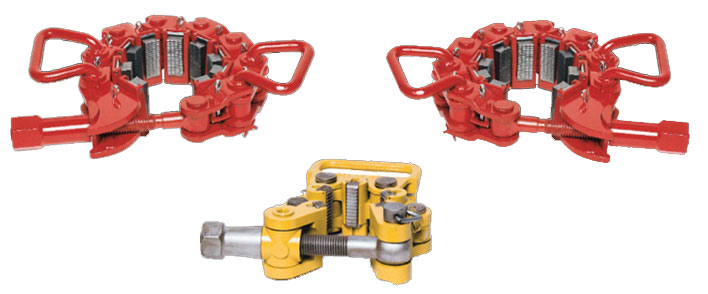

4. Collarín de Seguridad

Collarín de Seguridad están diseñados para sostener de manera segura las herramientas tubulares de unión u otras herramientas resbaladizas y evitar la caída de sartas de perforación (tuberías, trícolas, etc.) dentro del pozo. Los tamaños T y C varían de 1.1 / 8 "-15.5 / 8" con la facilidad de agregar o quitar enlaces.

Tipos:

Tipo C Collarín de Seguridad

Tipo T Collarín de Seguridad

Tipo MP Collarín de Seguridad

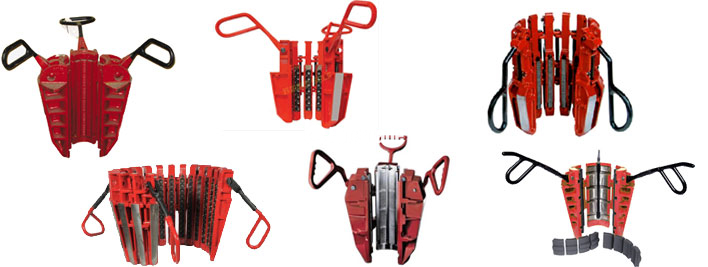

5. Cuñas

Tipos:

DU Cuñas Rotativas

SDU Cuñas Rotativas

SDXL y SDML Cuñas Rotativas

Tipo B Cuñas Rotativas de Long Woolley

Tipo XL Cuñas Rotativas de Woolley

LD Tipo 1000 Tons Cuñas Rotativas

LDXL Tipo 1000 Tons Cuñas Rotativas

XP-1000 Tons Cuñas Rotativas

CMS-XL Cuñas de Revestimiento

CMS-3 Cuñas de Revestimiento

UC-3 Cuñas de Revestimiento

DCS Cuñas de Trícola

C-1 Cuñas de Trícola

Tipo A Cuñas de Trícola

6. Llaves Hidráulicas Manuales

Tipos:

HT14,HT35,HT50,HT55,HT65,HT100

F TIPO

LF TIPO

C TIPO

B TIPO

DB TIPO

SDD TIPO

WWC TIPO

WWB TIPO

AAX TIPO

Las llaves hidráulicas manuales son herramientas diseñadas para hacer y romper conexiones de productos tubulares, desde tuberías ligeras hasta tuberías de paredes gruesas, incluidas trícolas. Estas están en varios diseños y tipos que tienen una capacidad de torque variable de 2,000 a 100,000 ft lb (2,700-1,35,600Nm). Con tamaños de 2 3/8 "a 17" o 36 "(HT50 con alcance extendido). Las llaves manuales se pueden ensamblar para compensar o extraer quitando el bloque y volteando la llave HT completa. El diseño de mordaza intercambiable permite que cada llave maneje diferentes tamaños de tubos y tuberías por rango de torque. Los tubos de mayor tamaño se pueden manejar instalando mordazas de bisagra que solo están disponibles en algunos de los modelos. Las llaves manuales de LandaInt se mecanizan con precisión a partir de una aleación de acero especial de alta resistencia a la tracción con tratamiento térmico adecuado.

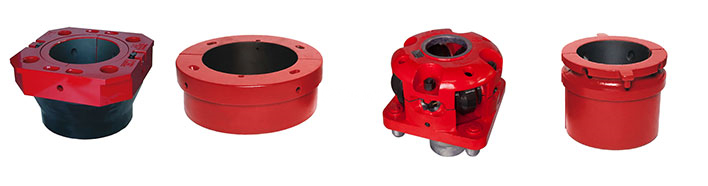

7. Recipientes y Bujes

Bujes Maestros se ofrecen en 27-1 / 2 "y 37-1 / 2". El impulsador de pasador permite que el buje Kelly se monte encima de la mesa giratoria y permite que se utilicen recipientes extendidos para un mejor respaldo de deslizamiento. Un mejor respaldo de deslizamiento significa que se pueden ejecutar sartas más pesadas sin el peligro de cuello de botella y raspadura. Los bujes de revestimientos se ofrecen en 20 "para bujes CUL y 20" a 30 "para bujes CB para National, Oilwell, Ideco, Emsco, Wirth y Gardner - Denver.

Los recipientes número 1, 2 y 3 también se ofrecen para caber dentro del buje maestro. El recipiente del inserto número 3 tiene un rango de 2-3 / 8 "a 8-5 / 8", el recipiente del número 2 tiene un rango de 9-5 / 8 "a 10-3 / 4" y el de número 1 tiene un rango de 11-3 / 4 "a 13-3 / 8". Estos recipientes son de construcción de acero con tratamiento térmico de alta calidad y se fabrican según las especificaciones API.

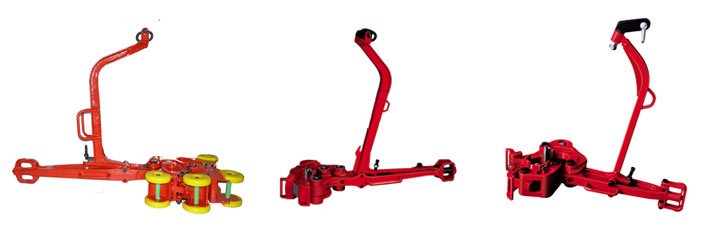

8. Llaves de Enrosque Rotativas y Dispositivos de Enrosque de Kelly

Las llaves de enrosque rotativas y dispositivos de enrosque de Kelly se utilizan para girar y apretar las tuberías de perforación y trícolas y para hacer conexiones de Kelly.

LandaInt posee una amplia gama de llaves de enrosque rotativas y dispositivos de enrosque de Kelly, todas ellas con certificación API. LandaInt también proporciona las unidades de energía hidráulica utilizadas para alimentar estas herramientas.

Tipos Populares:

SSW10 llaves de enrosque rotativas neumáticas (para tuberías de 3-1/2” a 5-1/2”)

SSW30 llaves de enrosque rotativas neumáticas (para tuberías de 2-7/8” a 9-1/2”)

SSW40 llaves de enrosque rotativas neumáticas (para tuberías de 3-1/2” a 9-1/2”)

KS6600 dispositivos de enrosque de Kelly neumáticos

KS6800 dispositivos de enrosque de Kelly hidráulicos

9. Elevadores de Revestimiento

Revestimientos de 4 ½” a 24”

El elevador de revestimiento es un dispositivo completamente mecánico empleado para levantar la unión lisa de revestimiento desde el interior.

Tiene un resorte interno que fuerza los deslizamientos a la pared del revestimiento cuando el gancho ubicado debajo y al costado del arco principal está desbloqueado.

Del mismo modo, cuando el gancho se engancha manualmente al arco pequeño, mantiene al levantador en la posición liberada.

Capacidad de elevación recomendada: 15 TONS.

Con un kit de conversión puede convertir su elevador de revestimiento de 4 ½ a 24 "

10. Abrazaderas de Rápida

Las abrazaderas de rápida son herramientas manuales hechas para sostener las columnas ascendentes en los pozos durante la instalación o el mantenimiento de la bomba sumergible. Al usar las mordazas intercambiables, es posible apretar y sujetar las tuberías en acero o material plástico en los siguientes diámetros:

1" - 1 1/4" - 1 1/2" - 2" - 2 1/2" - 3" - 4"

Alta capacidad de retención con pruebas de carga de más de 3000 kg.

11. Guías de Emboque

Las Guías de Emboque son herramientas empleadas para proteger las roscas durante la maniobra de tuberías.

Hecho de resistente goma Buna-N y acero inoxidable con una bisagra de regulación rápida.

-para Tuberías de 1" a 4 1/2"

-para Revestimiento de 4 1/2" a 20"

-para Tubería Guía hasta 30"

12. Brazos para Elevador (Arcos)

Los brazos de elevador se usan comúnmente para colgar elevadores de sistemas de impulsión superior, ganchos, soportes y adaptadores de enlace.

Los brazos de elevador (arcos) deben realizarse diariamente bajo altas cargas en ambientes hostiles. Forjados en una sola pieza de un acero de aleación especial de alta calidad, nuestros brazos de elevador obtienen su máxima resistencia a la tracción.

Producido de acuerdo con API 8C.

Capacidad de carga de 150 a 1500 tons.

Longitud máxima 720 "

Ojos especiales, longitudes y combinaciones pesonalizadas disponibles.

Todos los brazos de elevador tienen aprobaciones de tipo de ABS, DnV y / o GL.
